محرك عالي الإنتاج من سلسلة YLKK

1. يمكن أن يكون محرك الإنتاج العالي من سلسلة YLKK محركًا غير متزامن ثلاثي الطور بجهد متوسط ​​أو جهد عالي. يتم استخدامه بشكل أساسي لتشغيل العديد من المعدات الميكانيكية عالية عزم الدوران وعالية الإنتاج، مثل آلات قطع المعادن، والكسارات، ومطاحن الكرات، والضواغط، وآلات عصر السكر، والرافعات، وأحزمة النقل، إلخ.

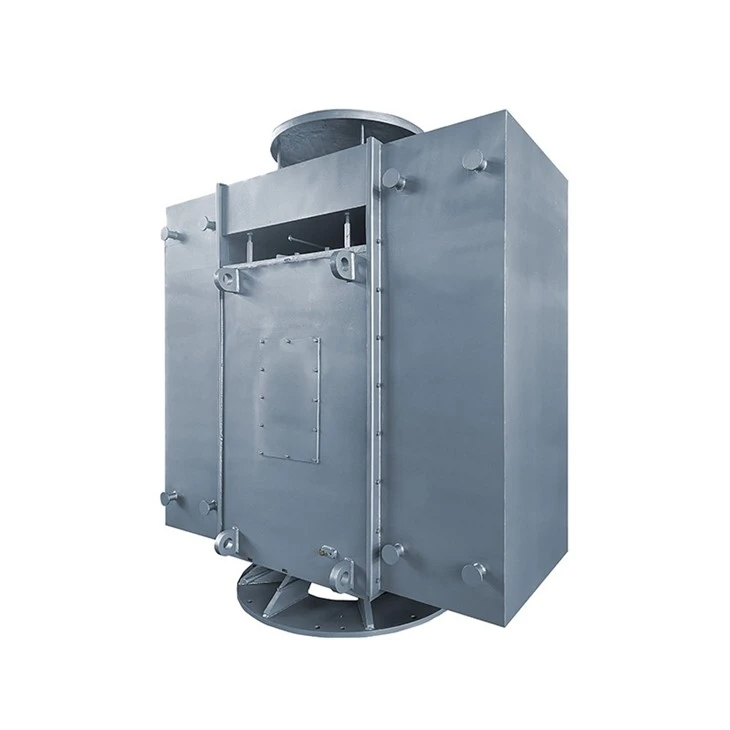

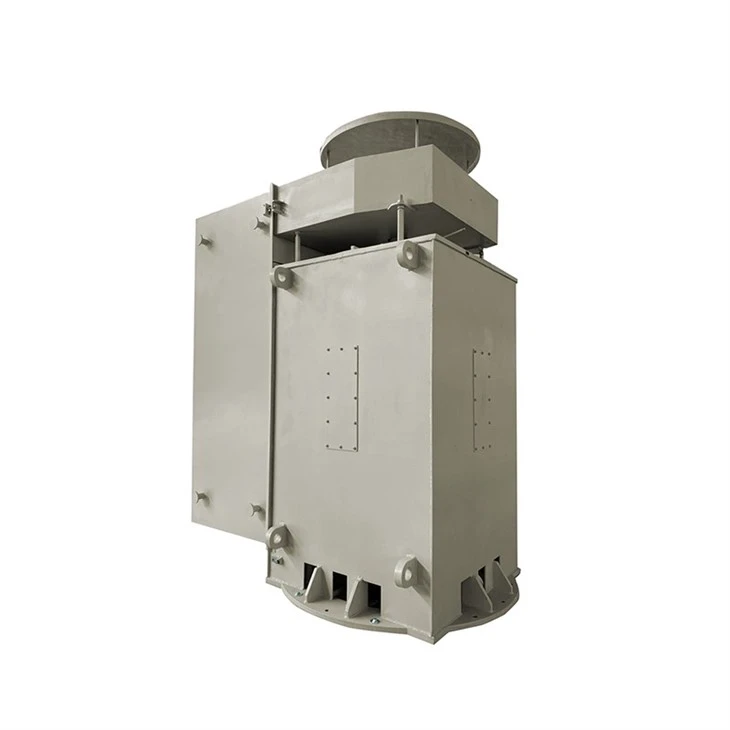

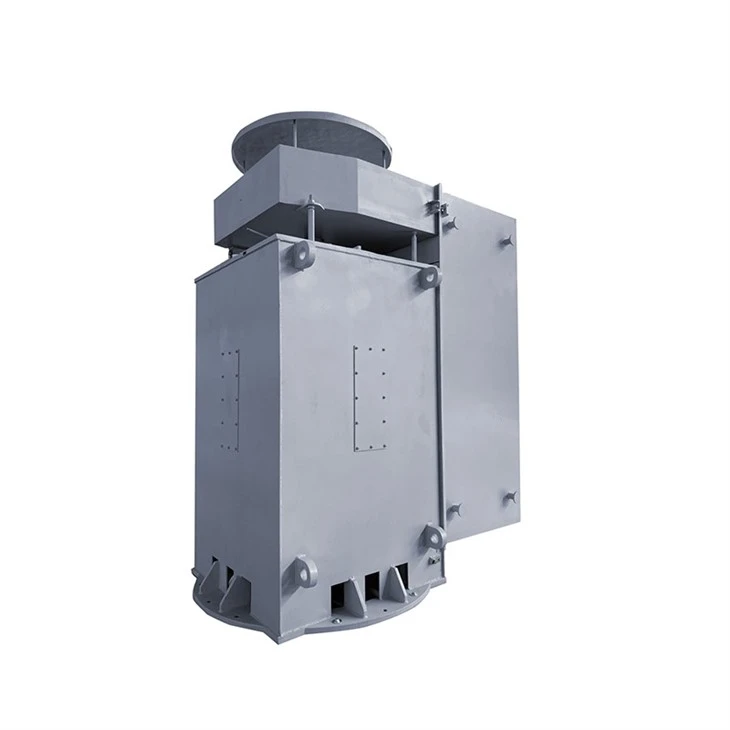

2.تعتمد هذه السلسلة من المحركات على هيكل صندوقي. نظرًا لخصائص التركيب الرأسي، فإن الغطاء النهائي لطرف تمديد عمود المحرك مصنوع من مادة لوحة فولاذية ذات صلابة قوية. الطرف غير العمودي للمحرك مزود بغطاء مطر، وهو مناسب للتركيب والاستخدام في الهواء الطلق. قم بتركيب مبرد هواء على جانب المحرك لسهولة التفكيك والإصلاح.

3.يعتمد الجزء الثابت على هيكل ملائم بالضغط، كما يعتمد لف الجزء الثابت على مادة عزل من الفئة F. إذا تجاوزت درجة الحرارة المحيطة 50 درجة مئوية وكانت الرطوبة عالية، فيمكن تصميم لف الجزء الثابت باستخدام عزل من الفئة H.

تم تثبيت الطرف الثابت بشكل موثوق وربطه، وخضع لاختبارات جهد نبضات متعددة أثناء عملية التصنيع. بالنسبة للمحركات الرأسية، قمنا بتقديم وتبني عملية طلاء خالية من المذيبات تحت ضغط الفراغ المتقدمة (VPI) من الخارج، ويتم استخدام خزان الطلاء الثابت السفلي الرأسي للمعالجة. لضمان العزل والقوة الميكانيكية ومقاومة الرطوبة للمحرك.

4. في الوقت الحاضر، هناك العديد من طرق البدء الشائعة للمحركات عالية الجهد وعالية الطاقة في مختلف المشاريع الصناعية. بالنسبة لمحرك الإنتاج العالي من سلسلة YLKK، يستخدم المستخدمون النهائيون الأجانب بدء التشغيل المباشر بضغط كامل أكثر من الطرق الأخرى.

بدء التشغيل المباشر بالضغط الكامل

تتطلب طريقة التشغيل المباشر بالضغط الكامل معدات أقل، وهي سهلة التشغيل، وتكلفة منخفضة. التيار المطلوب لبدء التشغيل المباشر للمحرك الكهربائي هو 4-7 مرة من التشغيل العادي. من الناحية النظرية، طالما أن سعة الدائرة والمحول التي توفر الطاقة للمحرك كبيرة بما يكفي وضمن النطاق المسموح به، فيمكن تشغيله مباشرة. ولكن هناك أيضًا بعض أوجه القصور، مثل تيار البدء العالي، وتأثير عزم البدء الكبير، وما إلى ذلك، والقدرة على البدء مباشرة بجهد كامل محدودة أيضًا بالعديد من العوامل والظروف، وخاصة بالنسبة للمحركات عالية الطاقة عالية الجهد فوق 1500 كيلو وات.

بدء التشغيل التقليدي لخفض الضغط

التوصيل التسلسلي للمقاومات (أو المفاعلات) لبدء التشغيل بتخفيض الجهد

أثناء عملية بدء تشغيل المحرك الكهربائي، غالبًا ما يتم توصيل المقاوم (أو المفاعل) على التوالي في دائرة الجزء الثابت ثلاثية الطور لتقليل الجهد على لف الجزء الثابت، بحيث يمكن للمحرك أن يبدأ عند الجهد المنخفض للحد من تيار البدء. بمجرد أن تقترب سرعة المحرك من القيمة المقدرة، يتم قطع المقاوم التسلسلي (أو المفاعلة)، مما يسمح للمحرك بالدخول في التشغيل العادي عند الجهد الكامل.

بدء تشغيل المحول التلقائي

عند استخدام المحول التلقائي، تكون الخصائص الميكانيكية لبدء التشغيل صعبة نسبيًا أيضًا، ويكون تيار بدء التشغيل صغيرًا، ويكون عزم الدوران الكهرومغناطيسي لبدء التشغيل متوسطًا صغيرًا، ولا يُسمح بالبدء المستمر والمتكرر.

بداية ناعمة

تخفيض جهد مقاومة السائل بداية ناعمة

يتميز بدء التشغيل الناعم بتخفيض جهد مقاومة السائل بخاصية بدء التشغيل الناعم بتيار ثابت. أثناء عملية بدء تشغيل المحرك، يظل التيار دون تغيير بشكل أساسي، بقيمة أقل من 3 أضعاف التيار المقدر، وله خصائص بدء تشغيل ناعمة كبيرة.

بداية ناعمة ذات جهد عالي وحالة صلبة

يتم تحقيق بدء التشغيل الناعم ذو الحالة الصلبة عالي الجهد عن طريق توصيل الثايرستورات الموجبة والسالبة بالتوازي في دائرة الجزء الثابت للمحرك الكهربائي، وتغيير زاوية تحول الطور للثايرستورات لتقليل الجهد وبدء تشغيل المحرك.

بدء التشغيل بتردد متغير عالي الجهد

يعتمد محول التردد عالي الجهد على أجهزة إلكترونية عالية الجهد ويطبق تقنية العاكس لتحقيق التحكم في الجهد والتردد المتغير لبدء تشغيل المحرك والكبح.

5. يتوافق مستوى الطاقة وأبعاد التركيب والأداء الكهربائي لهذه السلسلة من المحركات مع المعيار الوطني GB755-2000<>, معيار الصناعة الميكانيكية JB/T10315.2، والمعايير ذات الصلة IEC60034-1. وفي الوقت نفسه، يمكن تخصيص سلسلة معايير GOST الروسية ومعيار NEMA الأمريكي.





الجزء الثابت

يستخدم الهيكل الثابت لقلب الجزء الثابت للمحرك دبابيس فولاذية ومادة غروانية مملوءة بين الغلاف ولوحة الضغط وقلب الجزء الثابت لتوصيل قلب الجزء الثابت بلوحة الضغط بشكل صارم. يجعل هذا الهيكل الفجوة الهوائية بين الجزء الثابت والدوار للمحرك أكثر اتساقًا، وناتج عزم دوران المحرك مستقرًا، ويمكنه تقليل الضوضاء بشكل فعال.





عازل

العوازل الخزفية هي عوازل خزفية كهربائية. السيراميك مصنوع من الحجارة والحصى والطين. عادة ما يتم تغطية سطح الجزء الخزفي من العازل بالمينا لتحسين القوة الميكانيكية ونفاذية الماء ونعومة السطح. من بين جميع أنواع العوازل، تُستخدم العوازل الخزفية بشكل شائع، وخاصة لمحرك سلسلة YLKK عالي الإنتاج.





محمل أجنبي

بالنسبة للمستخدمين الذين يصدرون المحركات، وخاصة العملاء الأوروبيين، فإن المحامل المستوردة أكثر ملاءمة للصيانة والاستبدال في المرحلة اللاحقة مقارنة بالمحامل المحلية. العلامات التجارية الشائعة الاستخدام للمحامل المستوردة للمحركات ذات الجهد العالي هي SKF وFAG وNSK.





مستشعر الاهتزاز

مستشعر الاهتزاز هو نظام تذبذب حر واحد يتكون من نوابض ومثبطات وكتل كتلة بالقصور الذاتي. وهو يحول الاهتزازات الميكانيكية إلى إشارات كهربائية يسهل نقلها وتحويلها ومعالجتها وتخزينها من خلال مكونات المحول.
